Introducción

El Sistema Automático de Información Hidrológica de la Cuenca del Guadalquivir está diseñado especialmente para alcanzar los siguentes objetivos:

· Suministrar automáticamente y en tiempo real información sobre las variables climáticas, hidrológicas y de estado de la infraestructura hidráulica que son significativas y condicionantes de la gestión, control y operación hidráulica de la cuenca.

· Controlar y optimizar a corto plazo la operación de los embalses, canales y conducciones principales de la cuenca, tanto a efectos de satisfacción de demanda como de control de avenidas.

· Hacer previsión a medio plazo sobre disponibilidad de recursos que permitan optimizar su asignación a los diferentes usos -riegos, abastecimiento, produccion hidroelectrica, ambientales, etc.-, tanto en los sistemas de recursos superficiales, como en los de utilización conjunta con los recursos subterráneos.

· Hacer previsiones a corto plazo sobre la evolución de niveles y caudales en los ríos de la Cuenca y generar automáticamente alarmas, lo cual permitirá minimizar los daños causados por avenidas e inundaciones.

Para la consecución de los objetivos anteriores, el SAIH está conformado por tres componentes principales:

· Un conjunto de sensores que captan la información en los puntos de control.

· Una red automática de telemedida y transmisión de información en tiempo real.

· Equipos de tratamiento de la información (SCADA) implantados en el Centro de Proceso de Cuenca y Centros de Zona.

El SCADA SAIH tiene una filosofía de sistema distribuido basado en relación cliente/servidor. El sistema de comunicaciones se basa en la transmisión a través de distintas tecnologías, como satélite o GPRS.

WEB SAIH

El propósito de ésta página web es proporcionar una información general del estado de la Cuenca sin llegar al grado de detalles que tiene el propio SAIH. En el caso de que el usuario requiera mayor grado de información deberá solicitar la información directamente al SAIH. La web del SAIH se compone básicamente de tres bloques:

· Datos en tiempo real

· Datos Históricos

· Informes

NOTA: Los datos de tiempo real mostrados son DATOS NO CONTRASTADOS.

Datos en Tiempo Real

A través de esta opción podemos acceder a las diferentes pantallas de tiempo real. Los datos que aparecen son actualizados cada minuto, indicando la última actualización en cada una de ellas. Además son DATOS NO CONTRASTADOS.

Las pantallas a las cuales podremos acceder son:

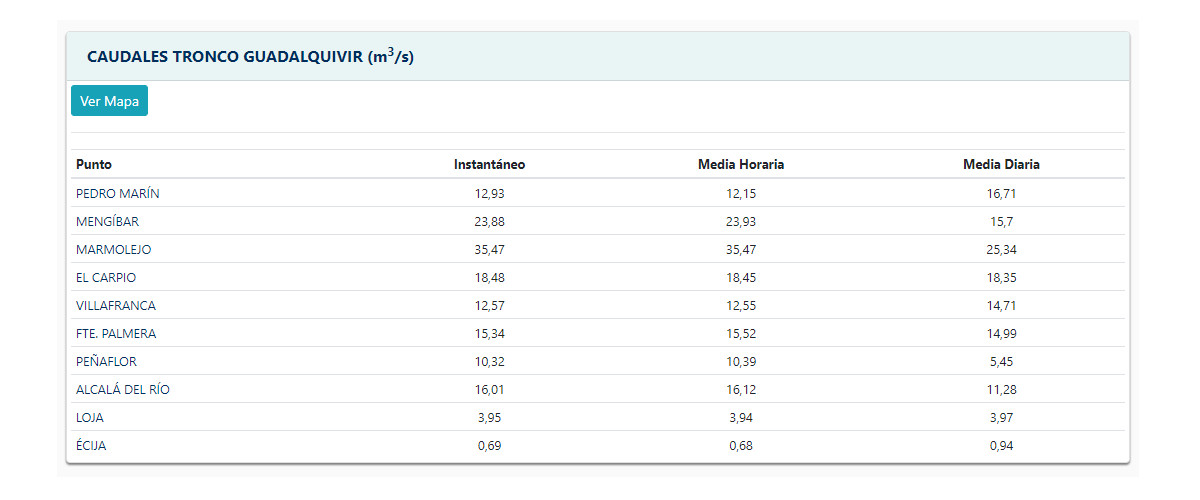

- Caudales

Esta pantalla muestra una serie de caudales, los cuales son considerados de especial interés. Se muestran los datos de caudales instantáneos, medios horarios, y medios diarios en diferentes pestañas. Las pestañas incluyen iconos que permiten ver los datos de modo gráfico o en tablas.

- Avenidas

Esta pantalla, incluida en la opcion caudales, muestra las distintas zonas de posibles avenidas en la cuenca. Existen varias zonas a las que es posible acceder pulsando sobre los distintos botones. (Al pasar el cursor sobre dichas zonas, éste tomará la forma de mano, indicando que se puede acceder). Una vez entrado en una de las, se muestra un esquema hidrográfico con datos de cierta relevancia con respecto a posibles avenidas.

Dependiendo del estado en que se encuentren las correspondientes señales en el SCADA tomarán un color u otro. El botón “Leyenda” muestra el significado de los colores.

- Desembalses

Esta pantalla se encuentra en la opción Embalses. Muestra los embalses que están desembalsando por cualquier medio. Colocándose sobre cualquier embalse aparecerá el nombre del punto asignado en el SAIH además del caudal desembalsado. También muestra datos de interés general de la Cuenca. El panel “Leyenda” presenta el significado de los colores.

- Niveles en Embalses

Esta pantalla se encuentra en la opción Embalses. Muestra el nivel, volumen y porcentaje de los embalses, agrupados por Centro de Zona.

- Niveles en Río y Marcos de Control

Esta pantalla muestra el nivel y caudal (donde corresponda) de los aforos en río y marcos de control incluidos en el SAIH. Además se indican los valores de referencia conocidos para algunos puntos.

- Zonas Regables

Esta pantalla muestra los caudales de las distintas zonas regables de la Cuenca. Existen varias zonas regables con las que es posible acceder a una información más detallada pulsando sobre ellas. (Al pasar el cursor sobre dichas zonas, éste tomará la forma de mano, indicando que se puede acceder)

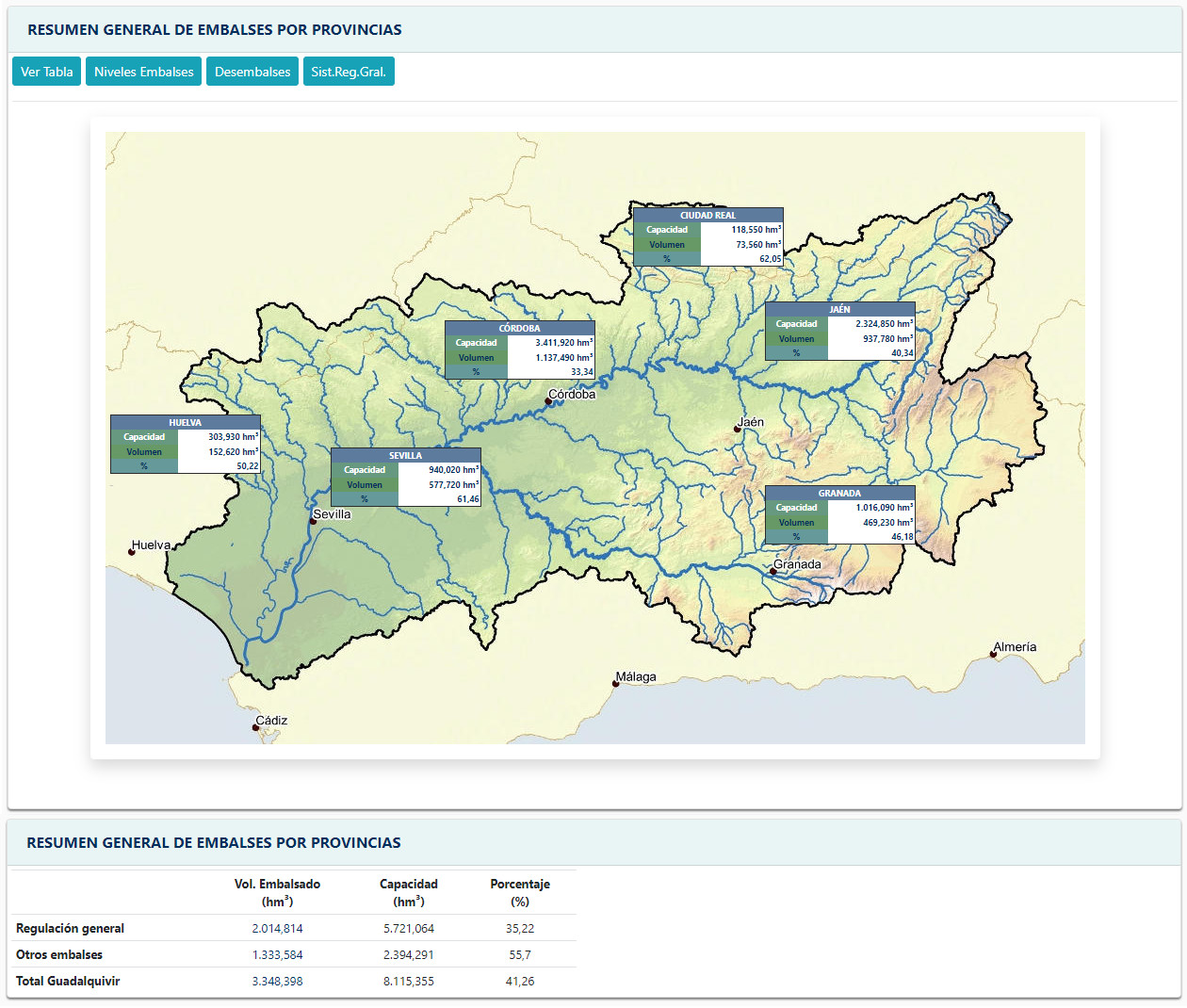

- Recursos por Provincias

Esta pantalla se encuentra en la opción Embalses y muestra un resumen general de la Cuenca, dividida por provincias, indicando el volumen, la capacidad y el porcentaje alcanzado en este momento. También se muestra un resumen general con los mismos datos.

- Precipitaciones

Esta pantalla muestra los puntos de control en los que se está registrando lluvia en el último minuto (arriba se puede ver la fecha y hora de la última actualización). Pulsando sobre el número del punto aparecerá el nombre del mismo con datos de la lluvia actual.

- Sistema de Regulación General

Esta pantalla muestra el estado de los embalses que forman parte del sistema de regulación general de la cuenca. Para cada uno de ellos se indica el desembalse al río instantáneo actual, la media diaria y la media de la última semana. En una segunda tabla se refleja el volumen embalsado actualmente en el Sistema de Regulacion General. Abajo a la izquierda se puede ver la fecha y hora de la última actualización.

Datos Históricos

Esta página web es capaz de generar listados o curvas de los datos históricos almacenados en el SAIH. Existe una limitación que se pueden listar en un solo informe, por razones de eficiencia, (Horarios: 7 días, Diarios: 170 días, Mensuales: 14 años). Los listados más largos deberán solicitarse en dos o más bloques.

El modo de rellenar el formulario para generar el informe viene dado por los siguientes pasos:

· Seleccionar el formato del resultado: listado, gráfico o fichero Excel.

· Seleccionar el periodo de los datos: horario, diario, mensual.

· Elegir la fecha inicial y final de los datos del informe.

· Seleccionar el punto de control de las señales que queremos que aparezcan en el informe.

· Seleccionar la señal que deseamos mostrar en el informe y pulsar el botón Añadir.

· Repetir los dos pasos anteriores hasta un máximo de ocho señales.

· Pulsar el botón de VISUALIZAR para mostrar el informe.

La lista de señales seleccionadas aparece en la parte inferior y puede ser modificada mediante los botones:

· "Eliminar Señal", para eliminar la señal seleccionada.

· "Eliminar Todas", para vaciar la lista completa y empezar con un informe nuevo.

También podemos seleccionar informes predefinidos en la siguiente pestaña.

Informes

Los informes se encuentran en el menu general.

Existe la posibilidad de extraer ciertos informes generados en el SAIH mediante esta opción. Se muestran dos menus que incluyen informes clasificados por método de actualización. Los informes anteriores se pueden seleccionar indacando la fecha y pulsando en "Ver Informe".

También se pueden consultar los informes mensuales de pluviometría y los informes de anuales del año hidrológico.

El informe seleccionado será mostrado en formato pdf.

Mapas de Precipitaciones

En el menu "SAIH del Guadalquivir" se puede acceder a Mapas de Precipitaciones. Mediante esta página se pueden solicitar al servidor la generación de mapas de distribución areal de precipitaciones, que serán enviados al cliente en formato “jpg” y visualizados en el explorador o descargados.
